冰箱性能测试温度传感器

2018/1/3


翰谱”牌冰箱性能测试温度传感器简介 (专利产品2010-11-28)

 主要特点:抗拉、抗折、抗高温差、抗老化

序号

设备名称



感温元件

备注

1

温度传感器(单头)

测量冷冻、冷藏、软冻、环境温度

DS18B20



2

温度传感器(双头)

测量冷冻、冷藏、软冻温度

DS18B20



3

温度传感器(夹子)

压缩机进、出气管温度

DS18B20



注:

1、温度传感器芯采用美国Dallas公司生产的DS18B20,温度传感器导线采用特别定制的三芯屏蔽电缆;

2、传感器结构曾获国家专利;

3、所采用的连接器、接法、长度按照用户要求,并参照型号执行。

                              合肥翰谱节能控制设备有限公司出品www.hanpuchina.cn

                              技术负责人:鲁工(133 8569 4247130 0308 2921



 翰谱牌电冰箱性能测试线温度传感器,其结构如图1所示。1金属套管、2感温元件、3第一段热缩管、4抗折保护弹簧、5多芯耐高温差屏蔽电缆、6第二段热缩管;金属套管为薄壁细长盲腔结构;感温元件的引脚分别和多芯屏蔽电缆相对应的芯线焊接;多芯屏蔽电缆套装抗折保护弹簧;感温元件和一部分抗折保护弹簧置于金属套管腔体内,抗折保护弹簧另一部分位于金属套管腔体外;金属套管腔体内注满环氧树脂;第一段热缩管套装在金属套管和抗折保护弹簧外侧,第二段热缩管套装在抗折保护弹簧和多芯屏蔽电缆外侧。

1金属套管、2感温元件、3第一段热缩管、4抗折保护弹簧、5多芯耐温差屏蔽电缆、

6第二段热缩管

1 翰谱”牌冰箱性能测试温度传感器结构示意图





“翰谱”牌冰箱性能测试温度传感器型号与接法

(2010-11-28)

一、型号

二、环形线、静态线接法





大四孔航空头(GX16-4)及接法(7号接法适用于双头传感器)

三、动态线接法



小四孔航空头(XS12-4)及接法                  小三孔航空头(X12-3)及接法

四、其它接法

     可以根据用户所采用的航空头型号和接法和其它要求,特别订制。

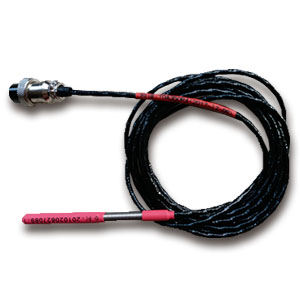

“翰谱”牌冰箱性能测试温度传感器样品

1TJA380R4传感器

2TJB150B2传感器

3TDA320B2传感器



4TDA350R2传感器

5TDB250G2传感器

6TDB220Y2传感器



 “翰谱”牌冰箱性能测试温度传感器

技术指标与售后服务

一、主要技术指标:

1、环境条件:温度(-40 ~ +40;相对湿度:≤85%

2、外观特性:传感器表面无破损、裂纹;线缆无缠绕;航空接头、感温元件、连接线等部分连接紧固;航空插头连接方式符合型号要求;传感器线缆外径≤3.1mm,电缆长度和色标等符合型号要求;传感器表面印有清晰的型号、厂家标识和生产日期。

3、电气性能:绝缘层与线缆的绝缘电阻大于100 MΩ·km;工频耐压试验中,交流电压500V历时1min无击穿、闪烁。

4、物理性能:插头端拉断力>150N、线缆中段拉断力>180N、感温端拉断力>150N;将数字温度传感器放在-25的低温槽(箱)内2小时,外观和标志保持不变,导线保持一定柔韧性,无开裂或融化现象,传感器无开路或短路现象。

5、温度特性:温度范围在-30~+40以内,最大允许误差:±0.5

二、售后服务:

1、传感器使用寿命至少达到六个月(除人为拉扯、打结、机械等因素损坏外,出现线缆破皮、内部芯线断、数据无法读取等现象,三个月以内免费更换,六月以内免费维修),质保期从送货检测合格后开具的入库单日期开始计算。

2、若传感器出现批量故障,接到用户通知后,在1个工作日内予以答复,并提供解决方案;正常使用中,若出现符合保修条款的故障传感器,用户可每月汇总一次,提供及时换、修处理。



合肥翰谱节能控制设备有限公司


合肥市国家高新区 望江西路539号 鲲鹏产业园5-302号
